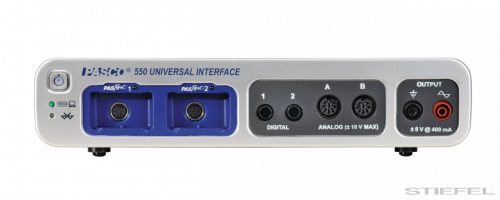

PASCO 550 Univerzális Interfész

A már létező ScienceWorkshop 500 és 750 használóinak az 550 megengedhető utat kínál a DataStudio szoftvertől a funkciógazdag Capstone szoftverig, míg azokat a ScienceWorkshop szenzorokat használja, amelyek eleve elérhetők a laborjaiban és osztálytermeiben. Az 550 csatlakozó két PASport bemenettel rendelkezik, mellyel a PASport sorozat több, mint 70 tagjával bővíthatő a mérés.

De a történet ennél többről szól. A 850 Univerzális interfészünkből vettünk ki sok nagyszerű jellemzőt, és egy kisebb, de még mindig robusztus kis doboba tettük. Az 550 digitális bemenete kompatibilis az összes ScienceWorkshop digitális szenzorral, időzítőkkel és fotokapukkal. Két analóg bemenettel is rendelkezik, amelyek 2 MHz max. mintavételezést és 1,22 mV felbontást kínálnak egy analóg feszültségmérővel, amivel a versenytársaink nem tudják felvenni a versenyt.

De ez nem minden, a tanárok éltetni fogák az 550 beépített jelgenerátorát. Táplálni kell egy motort, hangszórót, vagy talán egy áramkört? Mi gondoskodunk erről, nincs szükség külső tápra. Használja az új 500-esét a PASCO Capstone szoftverrel, és DC és változatos AC hullámformákat vezérelhet, anélkül, hogy újabb eszközökkel terhelné a kísérletét és a költségvetést. Az 550 8V feszültséget biztosít 400mA árammal, válaszható feszültséghatárral és DC offsettel. A Capstone szoftver használata az 550-ét egy élő oszcilloszkóppá alakítja több nyomvonal együttes kiíratásával, például a beépített jelgenerátor feszültsége, árammérések, és az analóg portok bemenetei.

Vezeték nélküli csatlakozás
Ennél is többre képes az 550 Univerzális interfész.

Túl azon, hogy rendelkezik USB 2.0 csatlakozóval, az 550 vezeték nélkül is küldhet adatokat a csatlakoztatott szenzorokról egy Bluetooth Classic összeköttetésre képes, PASCO Capstone Mac vagy Windows számítógépre, vagy egy SPARKvue szoftvert futtató számítógépre, iPadre, vagy Android tabletre.

Megjegyzés: A vezeték nélküli szenzorok új generációja a Bluetooth Smart technológiát megengedő eszközökre csatlakoznak, és nem kívannakcsatlakozót. Ezek az eszközök használhatók együtt az 550-nel olyan eszközökkel, melyek teljesítik a csatlakozási feltételeket.

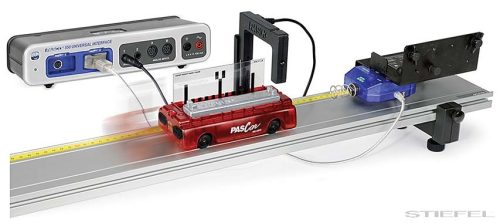

Jellemző felhasználás

• Több, mint 30 tanárok által írt kísérlet elérhető, letölthető és végrehajtható.
• A címek közt:
• Newton-törvények
• Perdületmegmaradás
• Brewster-szög

Jellemzők:

• Az 550-nel a fizika laborja felszerelt nagysebességű adatgyűjtéssel, jelgenerálással és tápegységgel, oszcilloszkóppal és FFT kijelzéssel, időzítőkkel és még sok mással is.
• 2MHz max. mintavételezési sebesség
• 2 nagysebességű analóg bemenet
• 2 digitális bemenet fotokapuknak és más időzítő szenzornak
• 2 PASport szenzor bemenet
• Jelgenerátor beépített feszültség és árammérővel
• USB-vel számítógéphez csatlakoztatható
• Vezeték nélküli csatlakozás Bluetooth Classic segítségével

Műszaki adatok:

• 2 nagysebességű analóg bemenet
• mérési tartomány: +/- 10 V differenciális bemenet
• bemeneti impedancia: 1 MOhm
• bemeneti védelem: +/-250 V
• Választható feszültségerősítés: x1, x10, x100
• kétirányú
• 2 digitális bemenet
• digitális szenzorok, mint a fotokapuk és a repülési idő szenzorok közvetlenül az 550 csatlakozóra csatlakoznak
• kompatibilis minden ScienceWorkshop digiatális szenzorral
• szenzorcsatlakozás detektálása
• 0-5 V TTL
• kétirányú
• 2 PASport bemenet
• kompatibilis a PASCO sorozat teljes, több mint 70 PASport szenzorával
• a mintavételezési sebesség a szenzortól függ
• Jelgenerátor
• Hullámformák: szinusz, háromszög, négyszög, pozitív és negatív rámpák, DC
• Frekvenciatartomány: 0.001-100000 Hz 0,001 Hz felbontással
• Amplitúdótartomány: +-8V
• Felbontás: 3.9 mV, 12-bit DAC
• Max. kimeneti áram: 400 mA 8 V feszültségen, túláramdetektálás
• Kiválasztható feszültséghatár
• Kiválasztható DC offset
• Frekvenciasweep funkció
• Kimeneti áram és feszültség mérése
