A kimeneti 1 A, ±10 V jel megfelelő hangszórók, húrvibrátorok és áramkörök meghajtásához.

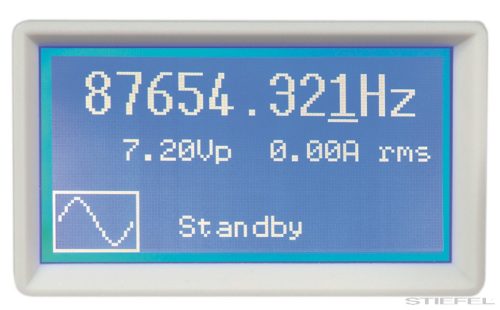

LCD kijelző: az LCD kijelzőn megjelenik a frekvencia, feszültség, áram, hullámforma és menük. A háttérvilágításnak két szintje van, alacsony és magas, a menü segítségével választható. Az alacsony háttérvilágítás hasznos sötét helységekben.
Frekvencia/tartományválasztás: két tartomány - 0.001 - 100 Hz és 0.001 - 100 kHz között - választható a tartományvezérlő kapcsolóval (a frekvenciaváltóval integrálva).
Kimeneti készenlét: a készenléti gomb megnyomásával kikapcsolhatja a kimenet beállítások megváltoztatása nélkül.
Kimeneti áram/feszültség: a maximális áram vagy maximális feszültség beállítható a menüben. Ez akkor lehet hasznos, ha az oktatónak korlátozni kell egy villanykörtére leadott feszültséget.
Offset feszültség: bármely hullámforma eltolható egy -10 V és +10 V közötti egyenfeszültséggel úgy, hogy a csúcsfeszültség nem haladja meg a 10 V-ot.
Frekvencia sweep: váltson bármelyik két frekvencia között választható sebességgel.
Elérhető hullámformák:
Szinusz
Háromszög
Négyszög
Pozitív fűrészfog
Negatív fűrészfog
DC
Specifikációk:
Bemeneti áramforrás: 15 V @ 1.6 A AC/DC adapter
Feszültségkimenet: ± 10 V @ 1 A, 5 mV állítható felbontással
Frekvenciatartomány: DC esetén 150 kHz-ig, két tartományban:
0.001 - 999.999 Hz
0.001 - 100 kHz között (150 kHz a szinusz esetében)
Frekvenciafelbontás:
0.001 Hz a 0.001 - 100 Hz
1 Hz a 0.001 - 100 kHz tartományban
Maximális áram/feszültség: programozható
Offset feszültség: ± 10 V, 5 mV felbontás
Külső feszültség bemenet: jhasználja a függvénygenerátort egy külső forrás erősítésére (max ± 10 V)
Trigger kimenet: TTL kompatibilis; BNC csatlakozó az egység hátulján
Kijelző: LCD grafikus monokróm kijelző, 128 x 64 kétszintű háttérvilágítással
Kijelzés: frekvencia, hullámforma, feszültség, áram, gyökér közép tér (RMS) áram, offset feszültség, maximális áram/feszültség (nem mindegyik egyidejűleg)
Speciális kijelzési mód: nagy számjegyek a frekvenciához
Amplitúdó moduláció: modulálja egy függvénygenerátor jelét a másik használatával
Frekvencia sweep: hozzon létre egy jelet a start/end frekvencia átfutásához, válassza ki a sweep időt és az ismétlés időközét
Programozható áramkorlát: állítsa be a maximális áramot az aktuális kimenet korlátozásához
USB csatlakozás szoftverfrissítésekhez: töltse le a pasco.com-on a legújabb szoftvert, és telepítse az USB csatlakozón keresztül
