A teljes megoldás egy hajtott nemlineáris inga viselkedésének feltárására a fázistérbeli mozgásának grafikus ábrázolásával és Poincare-diagram készítésével.
Egy hajtott nemlineáris inga kaotikus viselkedését a fázistérbeli mozgásának grafikus ábrázolásával és Poincare-diagram készítésével vizsgáljuk. Ezeket az ábrákat az inga mozgásához hasonlítják, amikor az nem kaotikus.
Az oszcillátor egy alumínium korongból áll, amely két rugóval van összekötve. Az alumínium korong szélén lévő ponttömeg nemlineárissá teszi az oszcillátort. A szinuszos meghajtó frekvenciája változtatható a kiszámítható mozgástól a kaotikus mozgásig való előrehaladás vizsgálatához.
A mágneses csillapítás állítható a kaotikus mozgás karakterének megváltoztatásához. A korong szöghelyzetét és sebességét az idő függvényében rögzítjük egy Forgómozgás-mérő szenzor segítségével.

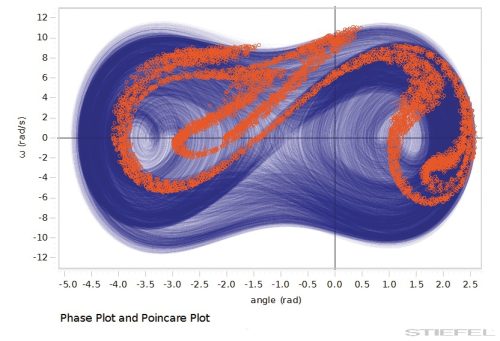

Valós idejű fázisdiagramot készítünk a rezgés szögsebességének és elmozdulási szögének ábrázolásával.
További jellemzők:
A Poincare-diagram valós idejű grafikonjának ábrázolása is megtörténik, és rárakódik a fázisdiagramra. Ezt úgy érik el, hogy a fázisdiagramon rögzítik a pontot a vezetőkar minden egyes ciklusában, amikor a vezetőkar blokkol egy fotokaput.
A PASCO előnye: A PASCO Capstone ábrázolja a mozgást a fázistérben, és valós időben szuperponálja a Poincare-diagramot, megmutatva a tanulóknak, hogy a fázistérbeli mozgás hogyan viszonyul az oszcillátor tényleges mozgásához.
